Como acompanhar o uso de recursos dos pods de um cluster?

1. Acesse a Interface do seu Cluster no Gita:



   Imagem 01: Painel - Seleção de Cluster



   Imagem 02: Interface do Cluster

2. Clique na seção Health na parte esquerda da tela de Interface:



   Imagem 03: Seção Health

3. Dentro da seção Health, clique na seção Top Pods:



   Imagem 04: Seção Top Pods

4. Na aba Top Pods é possível acompanhar o uso de memória e CPU dos pods do seu cluster com base em um "treemap" (mapa de árvore). Basta clicar na aba de Memory ou CPU dentro da seção Top Pods:

   O que é um treemap?
   Um treemap é um tipo de visualização gráfica que utiliza retângulos proporcionais para representar dados hierárquicos ou quantitativos. No contexto do Gita, cada retângulo representa um pod, e o tamanho de cada retângulo indica o consumo de memória ou CPU daquele pod em relação aos demais. Assim, é possível identificar rapidamente quais pods estão consumindo mais recursos no cluster.

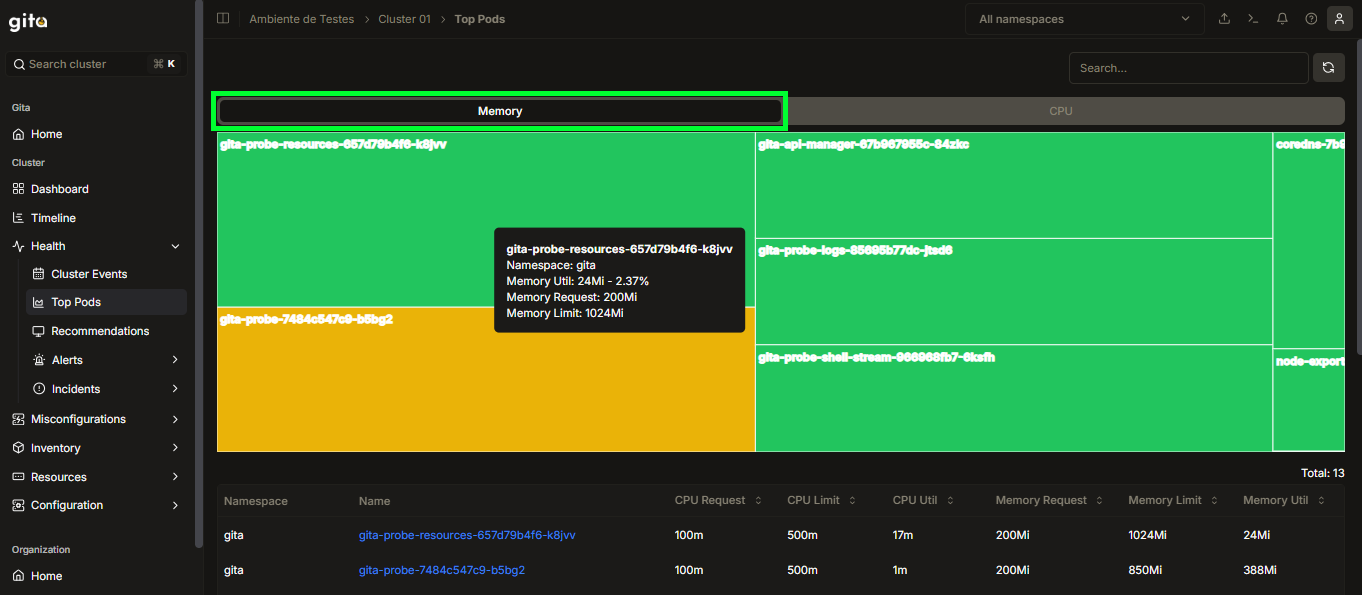

   Imagem 05: Visualização do "Treemap" - Consumo Memória

   Legenda do Treemap de Uso de Memória

   No treemap Memory, cada retângulo representa o uso de memória de um pod do cluster. Ao passar o mouse sobre um pod, você verá informações detalhadas, como:

   • Nome do Pod: Identificação única do pod.
   • Namespace: Espaço lógico onde o pod está alocado.
   • Memory Util: Memória utilizada pelo pod (em MiB e em porcentagem).
   • Memory Request: Memória solicitada pelo pod.
   • Memory Limit: Limite máximo de memória permitido para o pod.

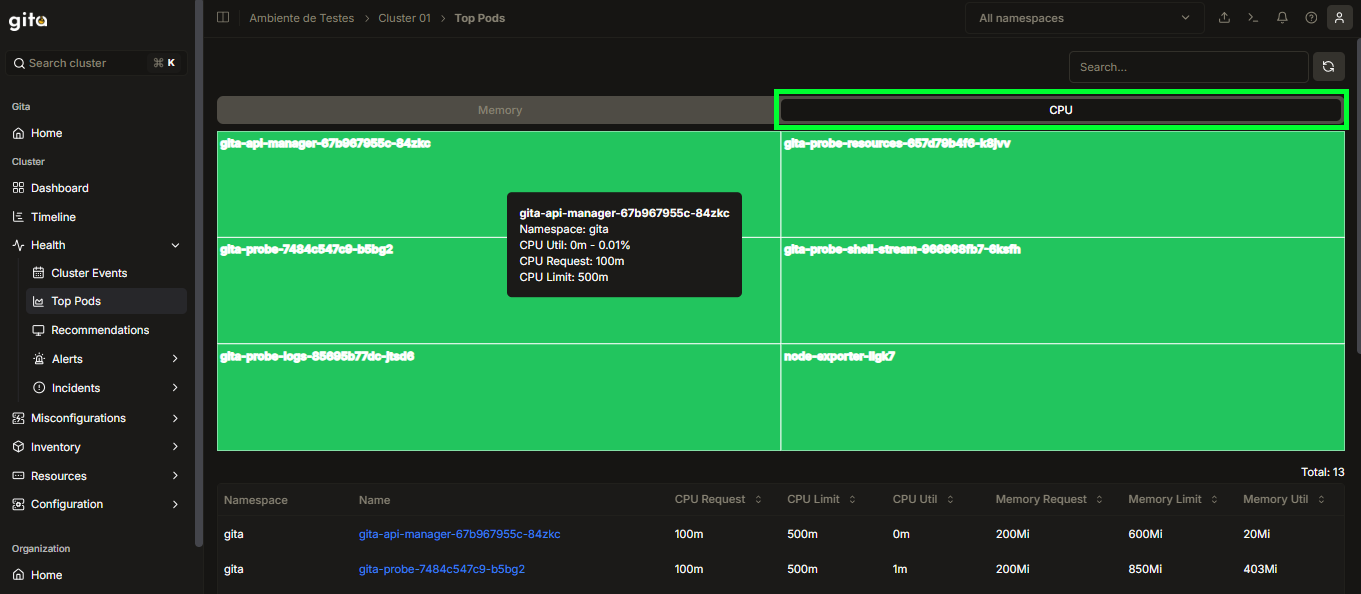

   Imagem 06: Visualização do "Treemap" - Consumo CPU

   Legenda do Treemap de Uso de CPU

   No treemap CPU, cada retângulo representa o uso de CPU de um pod do cluster. Ao passar o mouse sobre um pod, você verá informações detalhadas, como:

   • Nome do Pod: Identificação única do pod.
   • Namespace: Espaço lógico onde o pod está alocado.
   • CPU Util: CPU utilizada pelo pod (em millicores e em porcentagem).
   • CPU Request: CPU solicitada pelo pod.
   • CPU Limit: Limite máximo de CPU permitido para o pod.

Esquema de Cores dos Treemaps

Os treemaps utilizam um esquema de cores para indicar o nível de uso de memória (ou CPU) de cada pod, facilitando a identificação visual de pods que estão consumindo mais recursos:

• Verde:
  O uso de recurso está baixo (menos de 40%). Indica que o pod está utilizando pouca memória/CPU e está dentro de uma faixa segura.

• Amarelo:
  O uso de recurso está moderado (entre 40% e 59%). Indica atenção, pois o consumo está aumentando, mas ainda não é crítico.

• Laranja:
  O uso de recurso está alto (entre 60% e 79%). Indica alerta, pois o pod está consumindo uma quantidade significativa de memória/CPU e pode se aproximar do limite.

• Vermelho:
  O uso de recurso está muito alto (80% ou mais). Indica risco, pois o pod está próximo do limite de memória/CPU e pode sofrer throttling ou ser reiniciado pelo cluster.

5. Na aba Top Pods, além da visualização dos treemaps, logo abaixo é possível analisar o uso de Memória ou CPU dos pods do cluster por meio de uma tabela detalhada. Essa tabela permite filtrar os pods de acordo com alguns parâmetros e ordená-los de forma crescente (Asc) ou decrescente (Desc), facilitando a identificação dos pods que mais consomem recursos:

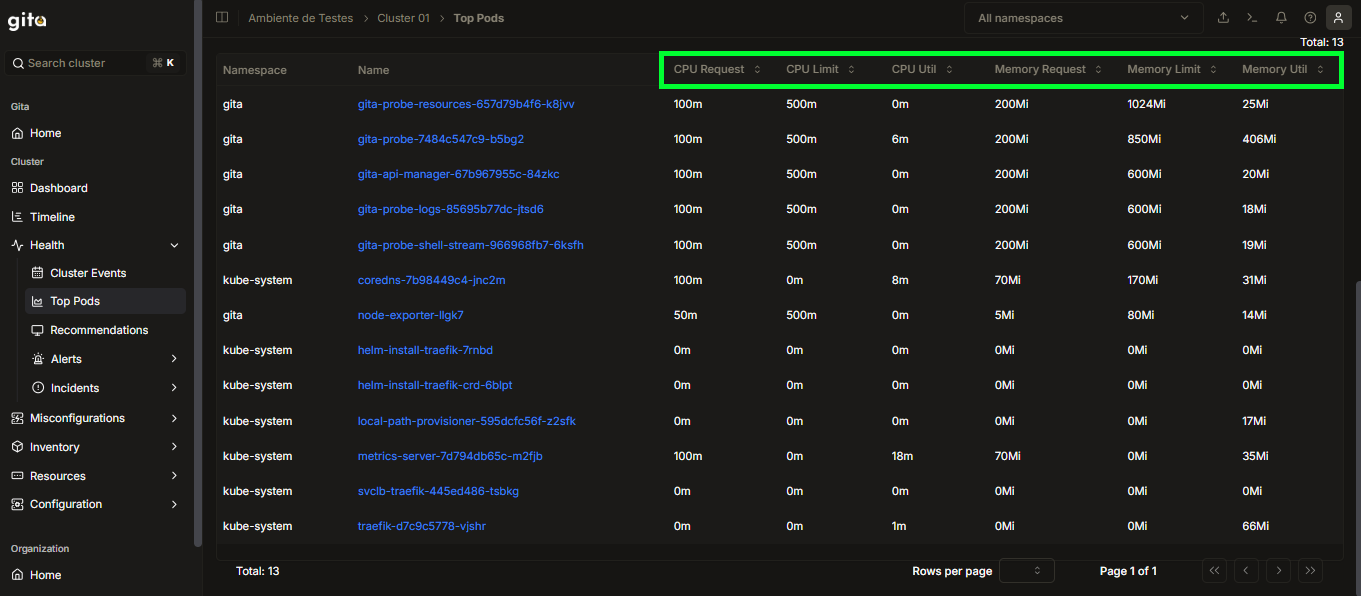

   Imagem 07: Visualização - Filtros de Consumo de Memória e CPU

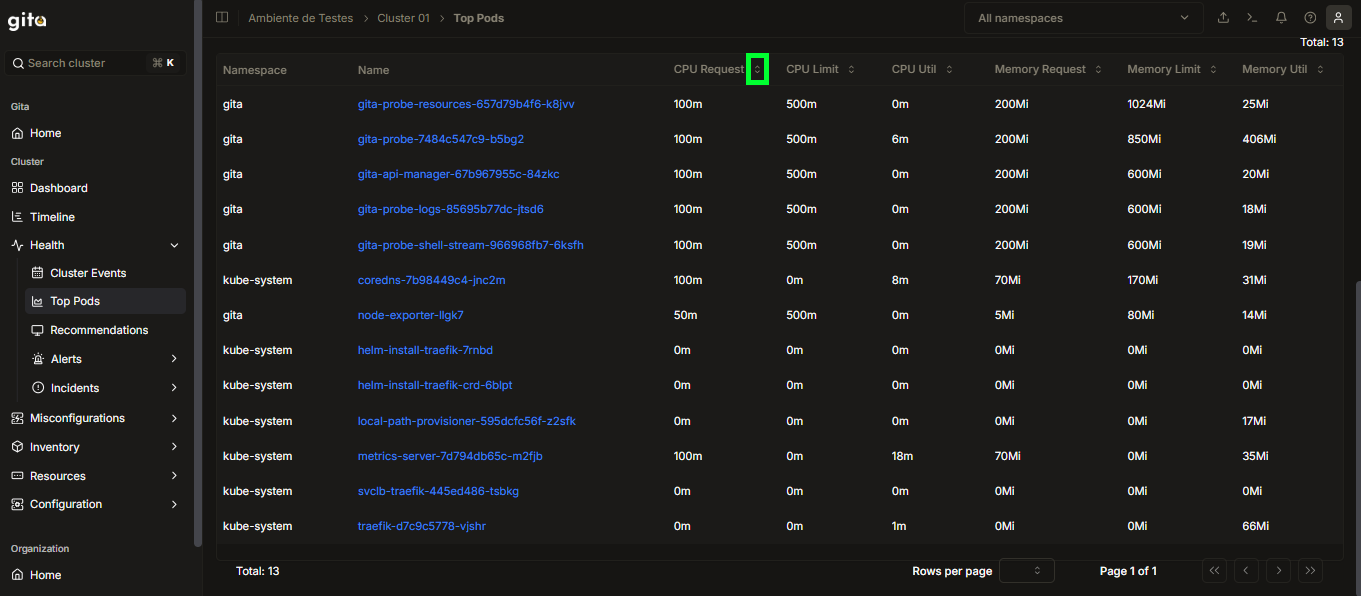

   Imagem 08: Visualização - Botão de Ordenação do Pods com Base nos Filtros

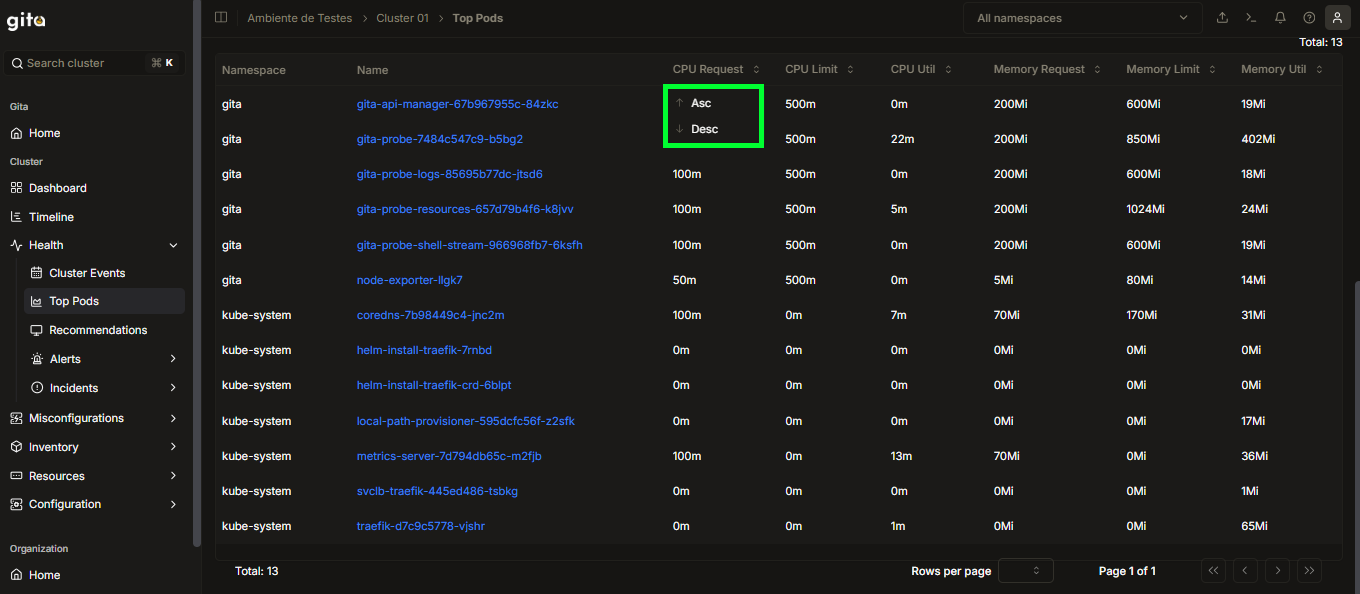

   Imagem 09: Visualização - Seleção de Ordenação Asc e Desc
